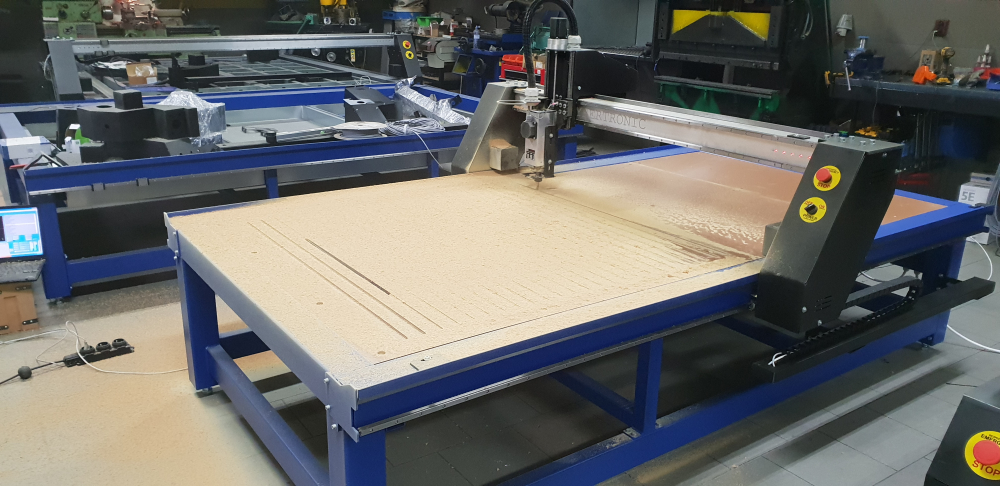

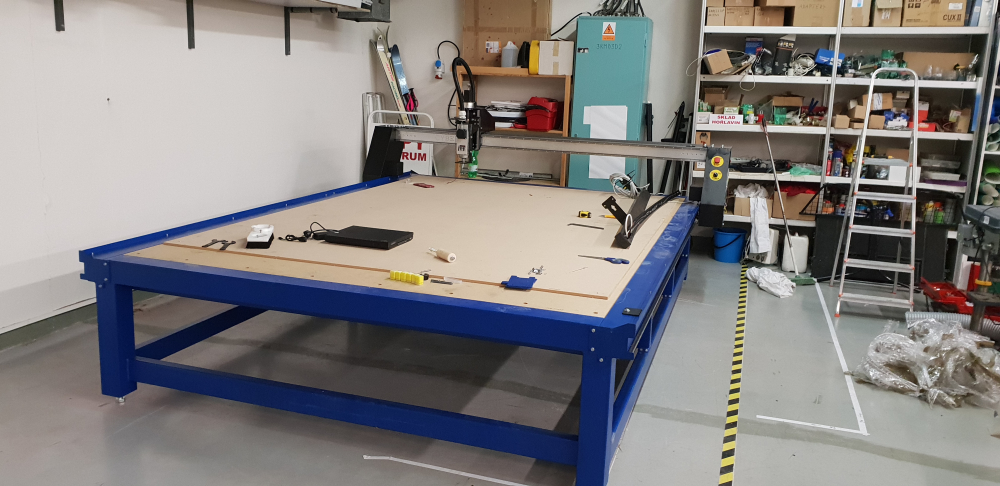

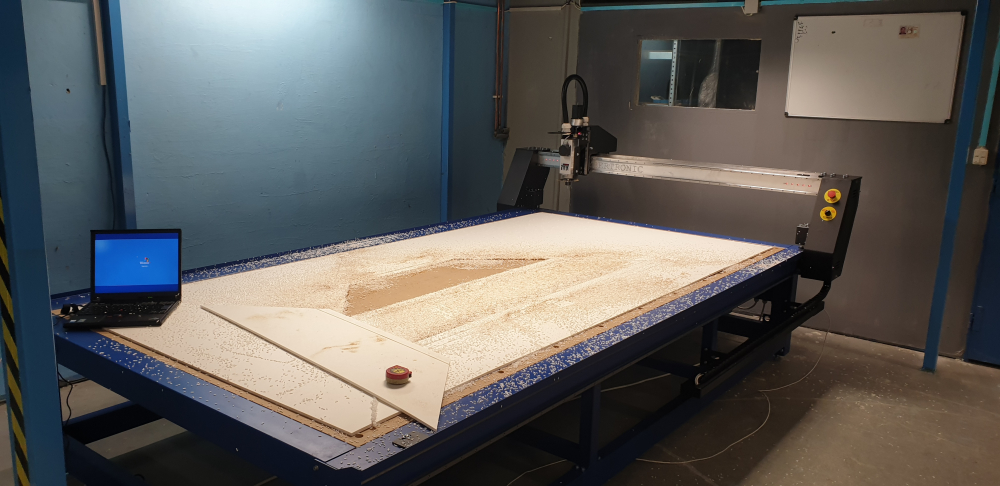

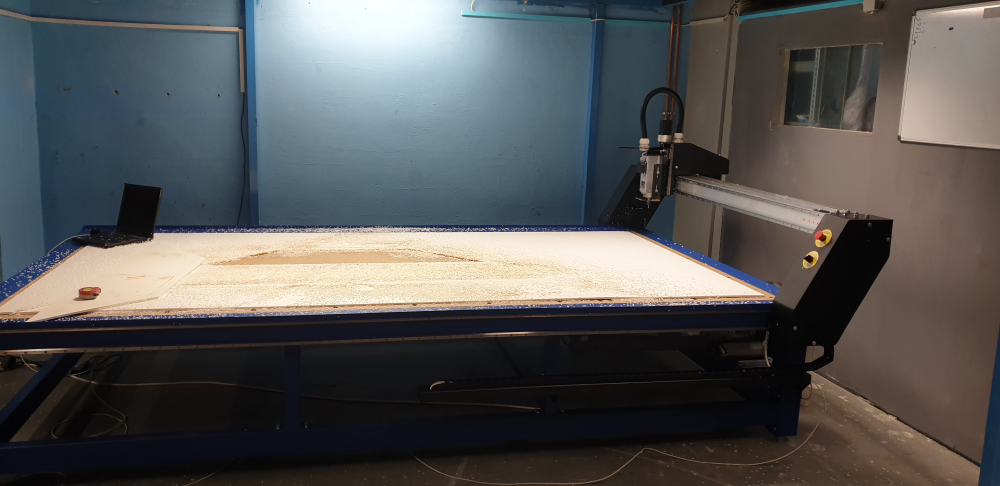

CNC Frézka 3000*2000mm s dmychadlem

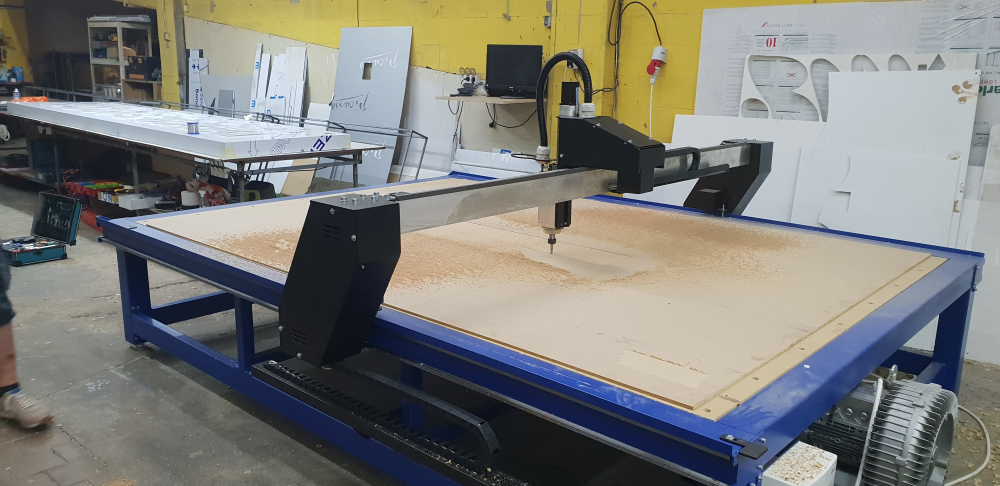

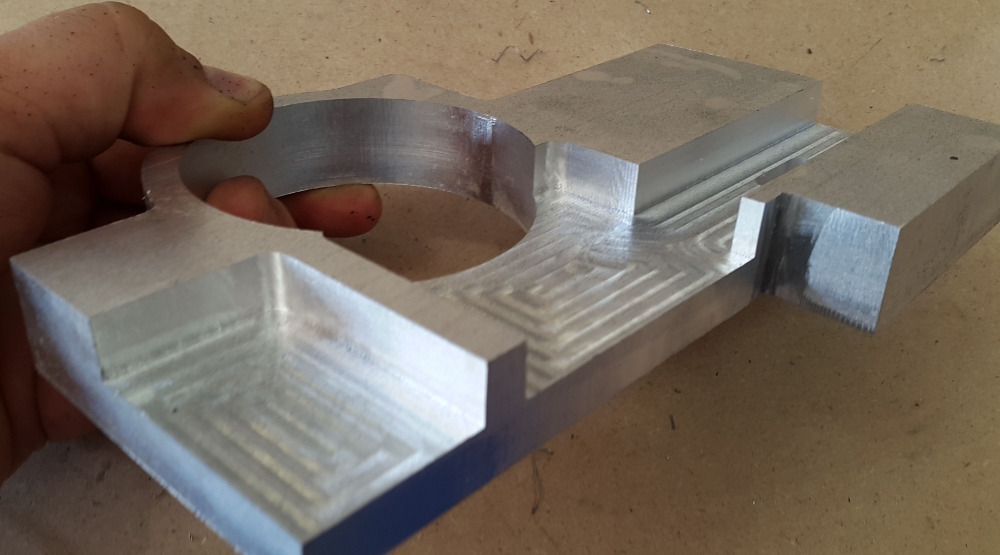

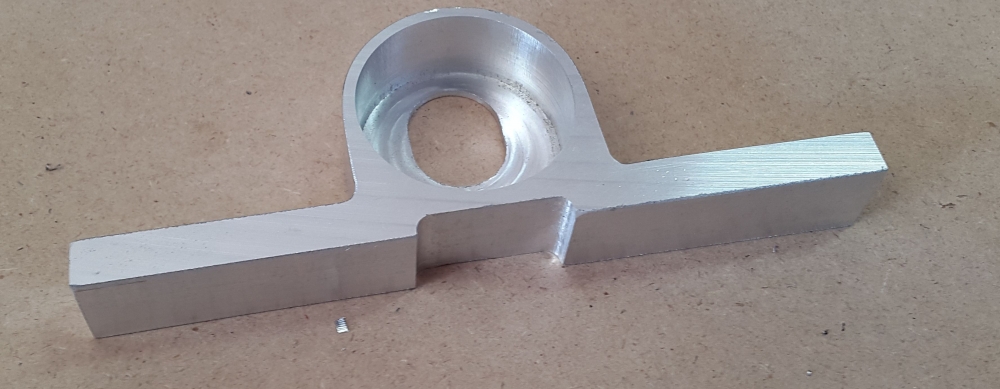

CNC frézka s pracovní plochou 3000*2000mm s dmychadlem je navržená na frézování měkkých materiálů (dřevo, plasty, hliník, polystyrén, pěny). Rychlost frézování určuje typ použitého vřetena a použitý vrézovací nástroj. Obvykle lze dřevo frézovat rychlostí kolem 4m/minutu. Stroj je plně v ložiskách, osazený přesným lineárním vedením a speciálně navrženém převodovém ústrojí, pro eliminaci vůlí v ozubení. Posuv jednotky je zajištěný přes pevně usazený hřeben. U velikostí 3000*2000mm je použité dmychadlo s příkonem 5,5kW pro pevné vákuové uchycení frézovaných předmětů.

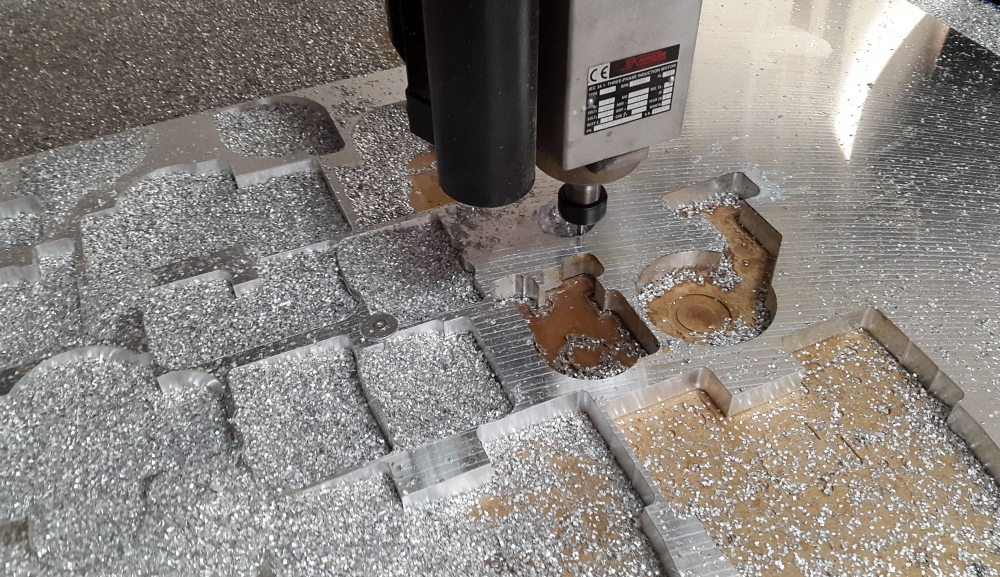

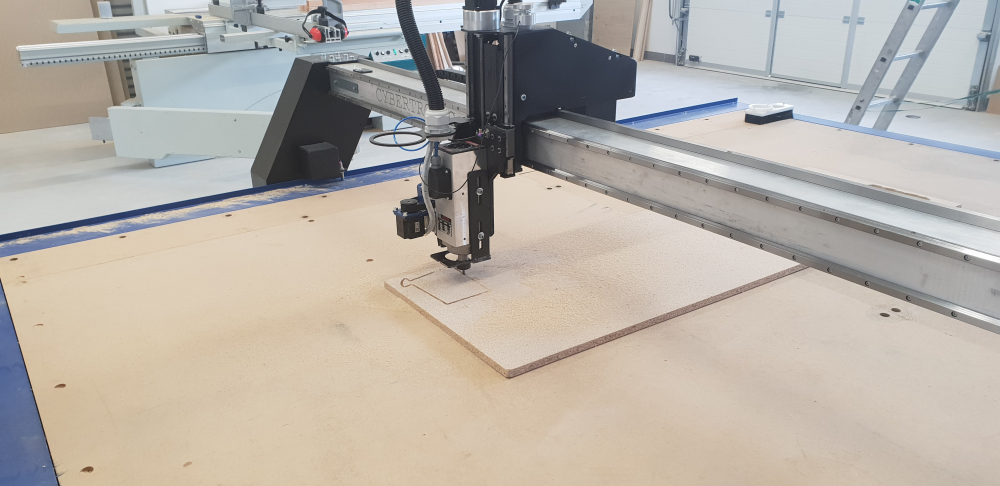

Na přání lze doplnit CNC frezku o odsávání pilin, oscilační nůž, případně i rylovací kolečko. Výměna nástroje je poloautomatická s automatickou kalibrací výšky nástroje. Spojení silových komponentů (odsávání, dmychadlo,) je provedené přes bezdrátovou datovou linku, pro snadnost připojení dalších zakázkových komponent. Vřeteno na těchto fotkách není standardní, standardně se se strojem dodávý 2kW Teknomotor.

Podklad používíme MDF desku, která je fixocaná tmely a šroubu na hlavní ocelovou konstrukci s komorama pro vytveření přisávácí síly. Vzniklý podtlak prochází skrze MDF desku. Jako podklad se používá další MDF deska, která lze opracovat do přibližné roviny. Rovinu lze udržet jen v rozmezí teplotní a vlhkostní stability samotné MDF desky a to především té podkladní. Přesnsot s MDF podkladní deskou je v rozmezí 0,2-0,3mm. Pro zvýšení přesnosti v ose Z, je nutné zvolit podkladní pracovní desku teplotně i vlhkostně stabilní (hliník, textit) cena takové desky je na vyžádání. Zde lze dosáhnout přesnost lepší než 0,1mm stabilně a opakovatelně.



Technické parametry:

Rozměr pracovní plochy/ opakovaná přesnost:   3000x2000mm/ 0,2mm
Pracovní napětí:   400Vac/6000W
Výška osy "Z"   cca 290mm - nástroj
Možnost rotační osy:   Ano / za příplatek
Možnost oscilačního nože a kolečka:   Ano / za příplatek
Nulování nástroje při výměně:   Ano / automaticky
Vřeteno:   1kW, 1,5kW, 2kW, 2,5kW
Přichycení materiálu:   Ano, vákum
Uložení lože:   Pouze v ložiscích
Připojovací rozhraní:   LAN, RJ45
Rychlost řezu:   až 10000mm/min
Programové vybavení:   Součástí stroje
