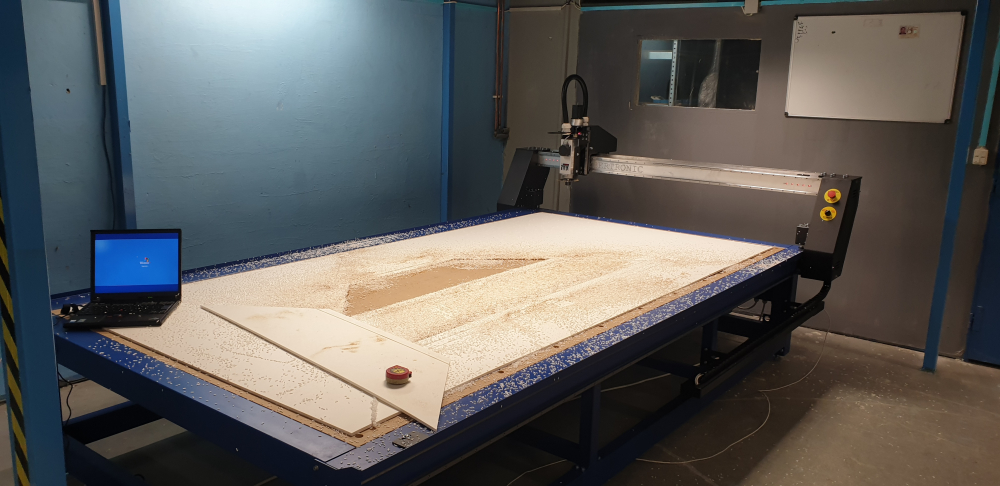

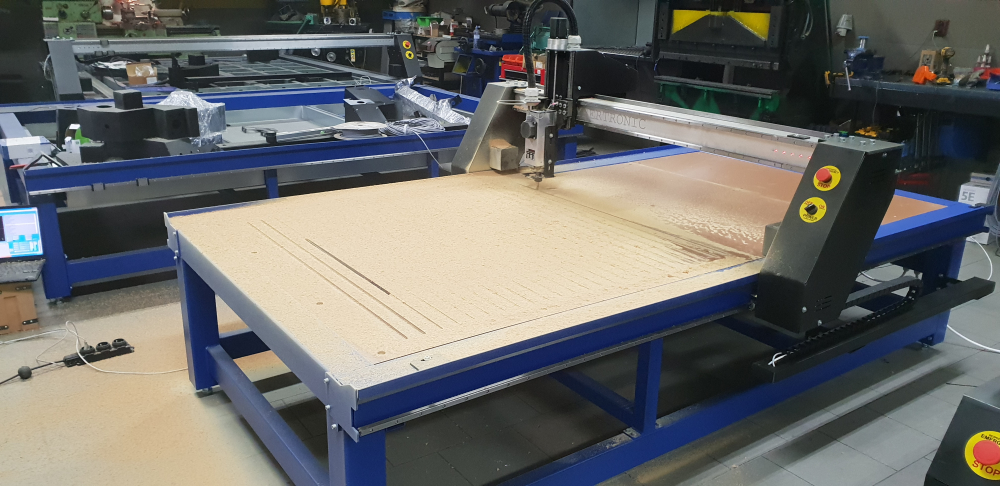

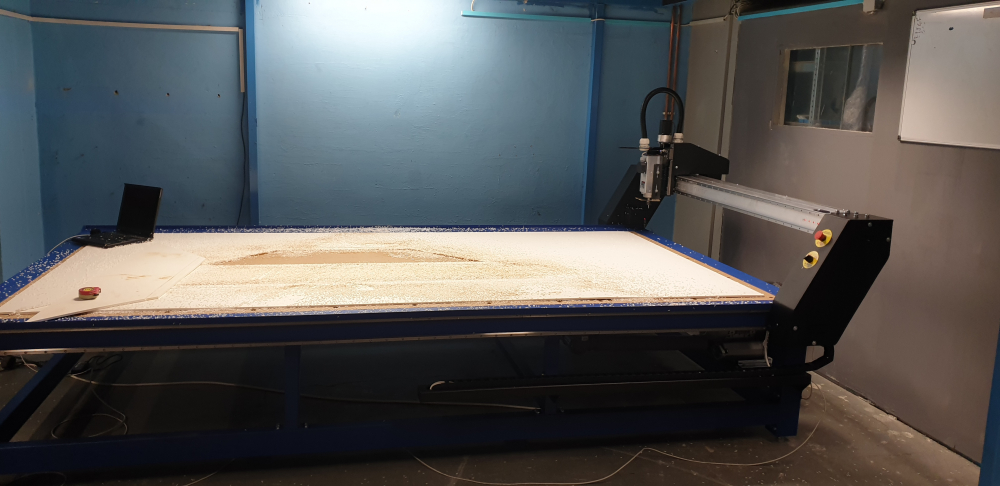

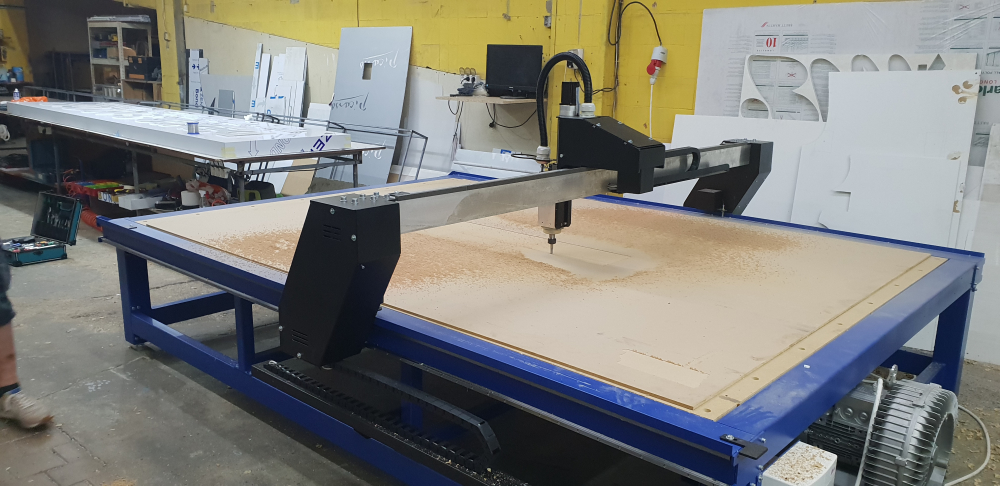

CNC FRÉZKA 2100*3000MM bez dmychadla

CNC frézka s pracovní plochou 2100*3000mm bez dmychadla je navržená na frézování měkkých materiálů (dřevo, plasty, hliník, polystyrén, pěny). Rychlost frézování určuje typ použitého vřetena a použitý vrézovací nástroj. Obvykle lze dřevo frézovat rychlostí kolem 4m/minutu. Stroj je plně v ložiskách, osazený přesným lineárním vedením a speciálně navrženém převodovém ústrojí, pro eliminaci vůlí v ozubení. Posuv jednotky je zajištěný přes pevně usazený hřeben.

Na přání lze doplnit CNC frezku o odsávání pilin, oscilační nůž, případně i rylovací kolečko, nebo dmychadlo na vytvoření přisávací síly k přichycení materiálu bez dalších kotev. Výměna nástroje je poloautomatická s automatickou kalibrací výšky nástroje. Automatická výměna je ve vývoji, nyní je funkční prototyp s ISO kužeme a bude doinstalovatelná na všechny modely od roku 2017!

Podklad používíme MDF desku, která je fixocaná tmely a šroubu na hlavní ocelovou konstrukci s komorama pro vytveření přisávácí síly. Vzniklý podtlak prochází skrze MDF desku. Jako podklad se používá další MDF deska, která lze opracovat do přibližné roviny, nebo podkladová guma. Rovinu lze udržet jen v rozmezí teplotní a vlhkostní stability samotné MDF desky a to především té podkladní. Přesnsot s MDF podkladní deskou je v rozmezí 0,2-0,3mm. Pro zvýšení přesnosti v ose Z, je nutné zvolit podkladní pracovní desku teplotně i vlhkostně stabilní (hliník, textit) cena takové desky je na vyžádání. Zde lze dosáhnout přesnost lepší než 0,1mm stabilně a opakovatelně.

Při použití dmychadla, vzduchového čerpadla, lze dosáhnou maximální přisávací efekt pouze u poddajných materiálů, které jsou zcela rovné, nebo nekladou odpor pro přisátí, jinak procházející vzduch skrze pracovní desku materiál obejde a nepřisaje ho s dostatečnou silou. Proto je vždy vhodné konzultovat vhodnost osazení dmychadla. Aplikace jako frézování bazenových plastů nemusí být s držením na vákuové desce 100% úspěšné.



Technické parametry:

Rozměr pracovní plochy/ opakovaná přesnost:   2100x3000mm/ 0,2mm
Pracovní napětí:   230Vac/2500W
Výška osy "Z"   cca 290mm - nástroj
Možnost rotační osy:   Ano / za příplatek
Možnost oscilačního nože a kolečka:   Ano / za příplatek
Nulování nástroje při výměně:   Ano / automaticky
Vřeteno:   Teknomotor 2kW, ER20
Přichycení materiálu:   Ano, vákum dle konfigurace
Uložení lože:   Pouze v ložiscích
Připojovací rozhraní:   LAN, RJ45
Rychlost řezu:   až 10000mm/min
Programové vybavení:   Součástí stroje
